雙流向套筒補償器主要性能指標和適用范圍

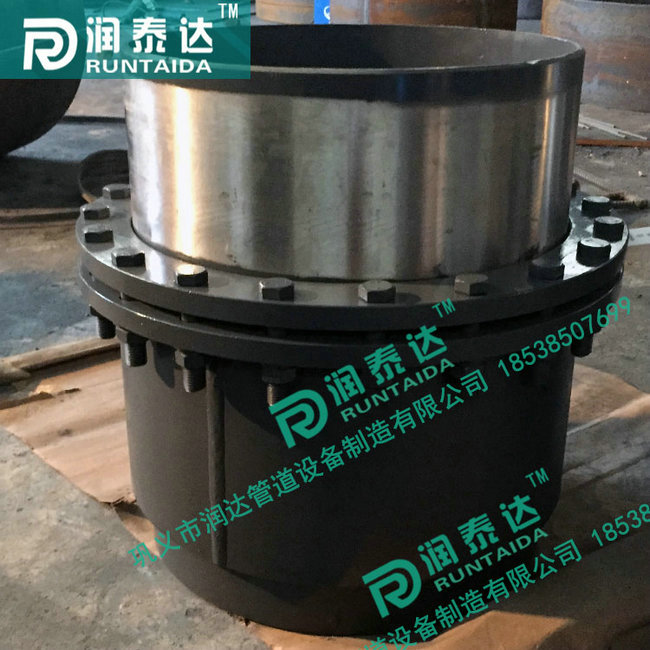

潤達管道生產的套筒補償器是在老的套筒補償器的基礎上研制成功的一種新型的補償產品，其結構主義由內套筒（芯管）、外殼、密封裝置及密封填料等組成，該套筒補償器克服了老的套筒補償器易泄漏、檢修頻繁、推力大的缺點，廣泛在各行各業管網上使用。
雙流向套筒式補償器各項性能特點與套筒補償器相同，該產品是針對特殊工況即地下直埋管網的補償而專門設計制造。
產品專業術語：具有二個相對安裝的芯管構成的補償器。
一、產品特點
1、設計緊湊，安裝方便。
2、補償能力大，投資費用低。直埋套筒補償器采用先進的注壓密封技術實現長期可靠密封免維護，可直接埋入地下，無需設立檢修井。雙向套筒補償器可分別補償兩端相連管道的熱變形量，補償能力大。
3、伸縮芯管表面采用耐磨高硬光滑保護圖層技術，提高抗磨損、耐腐蝕能力，大大降低了伸縮芯管的軸向運動阻力。
4、采用回彈性好、耐高溫、防腐蝕、抗老化的柔性石墨復合密封材料，具有足夠的密封面長度，保證了產品的可靠密封。
5、芯管伸入外殼部分的末端設有牢固的防脫結構，保證當伸縮到極限位置不被拉開，使產品更具安全性。
6、內、外套筒間設有導向軸瓦，能承受管道側向力，提高了內外套的定位、導向性能和工作穩定性。
7、針對直埋套筒補償器安裝在地下特殊使用環境，在產品結構設計上增設了防護套筒、防護擋板，有效地減少了地下水和砂土進入補償器的密封面，同事更有利于保溫和產品正常工作。
8、安全性能高，使用壽命長，可達30年以上。
9、維修方便，可在正常工作環境下帶溫、帶壓進行維修。
二、適用范圍
主要適用于管網中直線管道的輔設，其作用是補償熱力管道因熱脹冷縮所引起的軸向伸縮位移。
三、產品主要性能指標
工作壓力：0.6-3.0MPa
工作溫度：-50℃-650℃
最大補償量：500mm
適用介質：熱水、蒸汽、冷卻水、循環水、其它流體
密封材料摩擦系數：≤0.15
使用壽命：可達30年以上
四、訂貨須知
1、提供公稱通徑、工作壓力、工作溫度、補償量、流體介質及所需的產品型號和數量；
2、提供接管材質要求：根據使用情況和設計參數選定，一般與管道材質相同（20#或Q235B），對芯管抗腐蝕能力有較高要求時選用不銹鋼，如用戶另有特殊要求可定制；
3、接口連接型式本公司常規產品為焊接式，如需法蘭連接請?zhí)峁┓ㄌm標準；
4、高溫或低溫、高壓或負壓或管線復雜、產品另有特殊要求本公司均可專門設計供貨。
五、套筒補償器的補償原理
套筒補償器工作原理是通過熱力管道的熱脹推力推動伸縮芯管在密封結構內沿管道軸線方向作相對直線伸縮運動來吸收熱力管道軸向熱位移，從而達到釋放管道的熱應力，保證管道的安全運行。
六、安裝設計要點
補償器其安裝長度已留有室外最低溫度的收縮量，均可按最大產品長度安裝，無需預拉伸或預壓縮。
雙流向套筒式補償器主要數據表
|
DN |
L1 |
L2 |
L3 |
H |
N |
M |
補償量 |
地腳螺栓 |
摩擦阻力《N |
重量（KG） |
|
100 |
970 |
430 |
150 |
217 |
224 |
169 |
300 |
4-M20 |
4800 |
77 |
|
125 |
970 |
430 |
150 |
230 |
250 |
195 |
300 |
5700 |
101 |
|
|
150 |
970 |
430 |
150 |
143 |
276 |
221 |
300 |
7400 |
121 |
|
|
200 |
970 |
460 |
300 |
275 |
340 |
285 |
300 |
8000 |
210 |
|
|
250 |
1280 |
460 |
350 |
307 |
404 |
345 |
400 |
6-M24 |
9750 |
283 |
|
300 |
1324 |
460 |
420 |
337 |
463 |
404 |
400 |
12150 |
367 |
|
|
350 |
1328 |
460 |
420 |
363 |
515 |
456 |
400 |
14800 |
463 |
|
|
400 |
1328 |
500 |
420 |
389 |
567 |
508 |
400 |
16900 |
520 |
|
|
450 |
1328 |
500 |
420 |
416 |
621 |
562 |
400 |
6-M27 |
20500 |
670 |
|
500 |
1328 |
610 |
500 |
441 |
671 |
612 |
400 |
23000 |
890 |
|
|
600 |
1424 |
610 |
500 |
488 |
785 |
735 |
440 |
27300 |
1273 |
|
|
700 |
1424 |
700 |
600 |
509 |
877 |
827 |
440 |
6-M30 |
30000 |
1420 |
|
800 |
1456 |
700 |
600 |
589 |
988 |
938 |
440 |
33000 |
1450 |
|
|
900 |
1456 |
800 |
700 |
1096 |
1096 |
1946 |
440 |
36006 |
1568 |
|
|
1000 |
1456 |
800 |
700 |
1297 |
1297 |
1247 |
440 |
40000 |
1600 |
